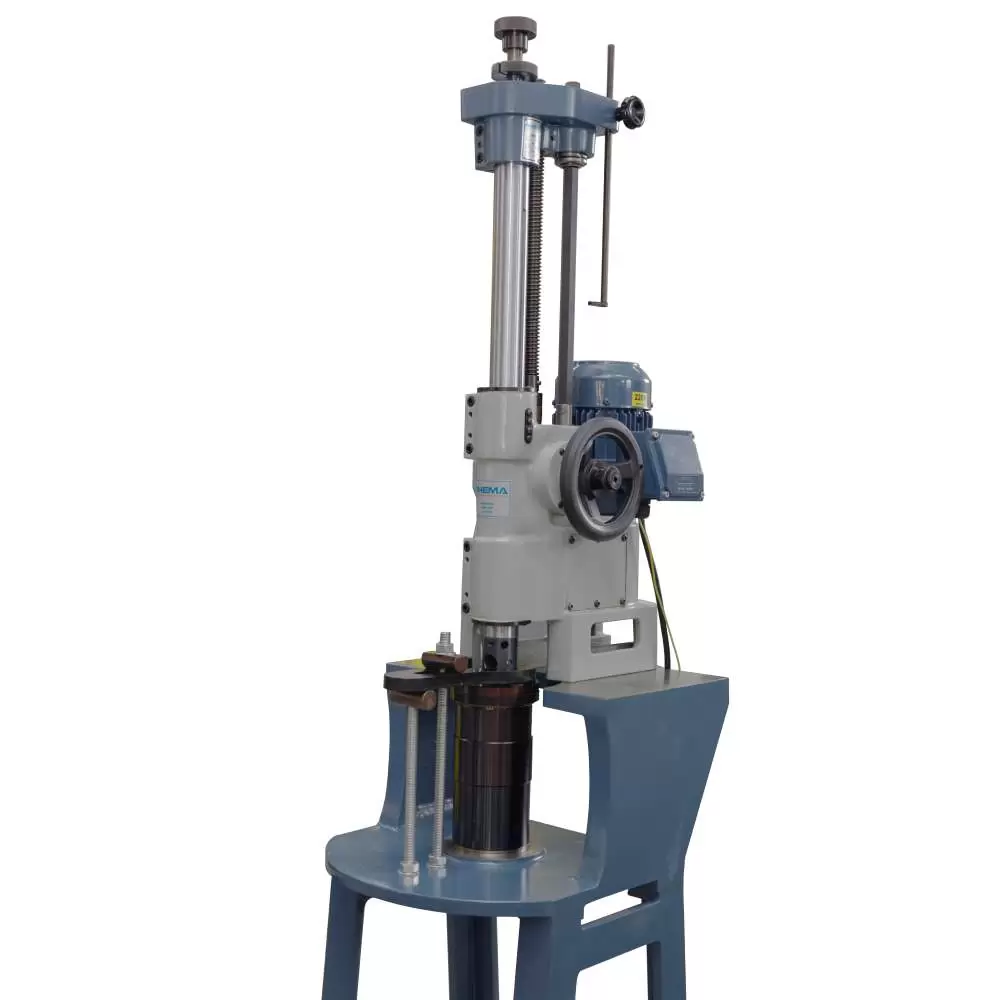

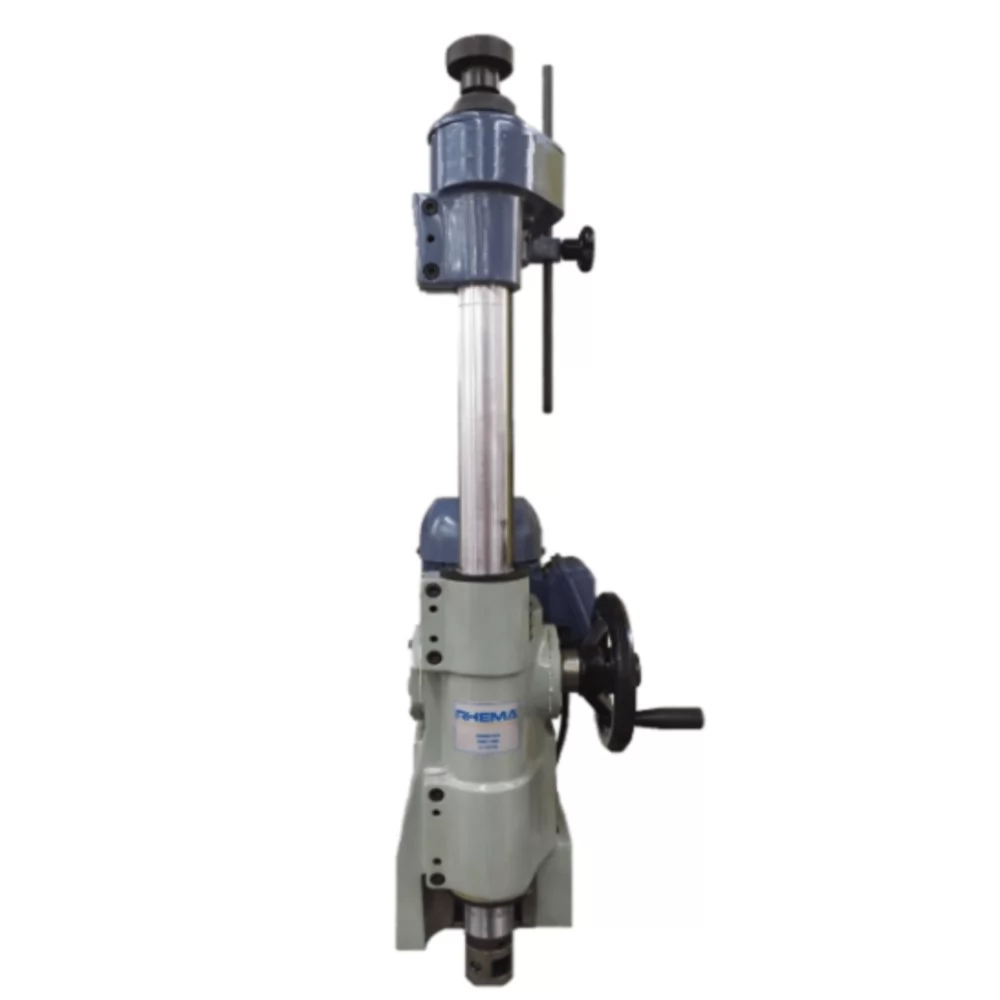

A BROQUEADORA VERTICAL DE CILINDROS - RH 847 NG Monofásica é uma máquina precisa e compacta para usinagem de cilindros de motores, ideal para ajustar o diâmetro interno e garantir um acabamento adequado. Este modelo tem dimensões reduzidas (335 mm de comprimento, 305 mm de largura e 880 mm de altura) e pesa aproximadamente 70 kg com acessórios. Com motor de 0,5 CV, opera em tensão trifásica de 127/220V, 60 Hz. Possui profundidade de usinagem de até 250 mm e suporta diâmetros de 49 a 95 mm, com castanhas de centragem ajustáveis e três tamanhos de suporte de ferramenta, adaptando-se a diferentes especificações de cilindros.
DIMENSIONAL
COMPRIMENTO: 335 mm
LARGURA: 305 mm
ALTURA: 880 mm
PESO APROXIMADO (COM ACESSÓRIOS): 70 kg
---
ELÉTRICA
TENSÃO (TRIFÁSICO): 127 / 220 V
POTÊNCIA DO MOTOR: 0,50 CV
FREQUÊNCIA: 60 Hz
---
MECÂNICA
PROFUNDIDADE MÁXIMA DE USINAGEM EM RELAÇÃO A BASE: 250 mm
CASTANHA DE CENTRAGEM:
TAM 23 mm - MÍN Ø 47 / MÁX Ø 60 mm
TAM 27 mm - MÍN Ø 55 / MÁX Ø 68 mm
TAM 32 mm - MÍN Ø 65 / MÁX Ø 78 mm
TAM 37 mm - MÍN Ø 75 / MÁX Ø 88 mm
TAM 42 mm - MÍN Ø 85 / MÁX Ø 98 mm
DIÂMETRO DE USINAGEM:
- MÍN Ø 49 / MÁX Ø 95 mm
SUPORTE FERRAMENTA:
1º - TAM 32
2º - TAM 42
3º - TAM 52
* NÃO INCLUSO EM MÁQUINAS TIPO SETOR INDUSTRIAL.
OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
