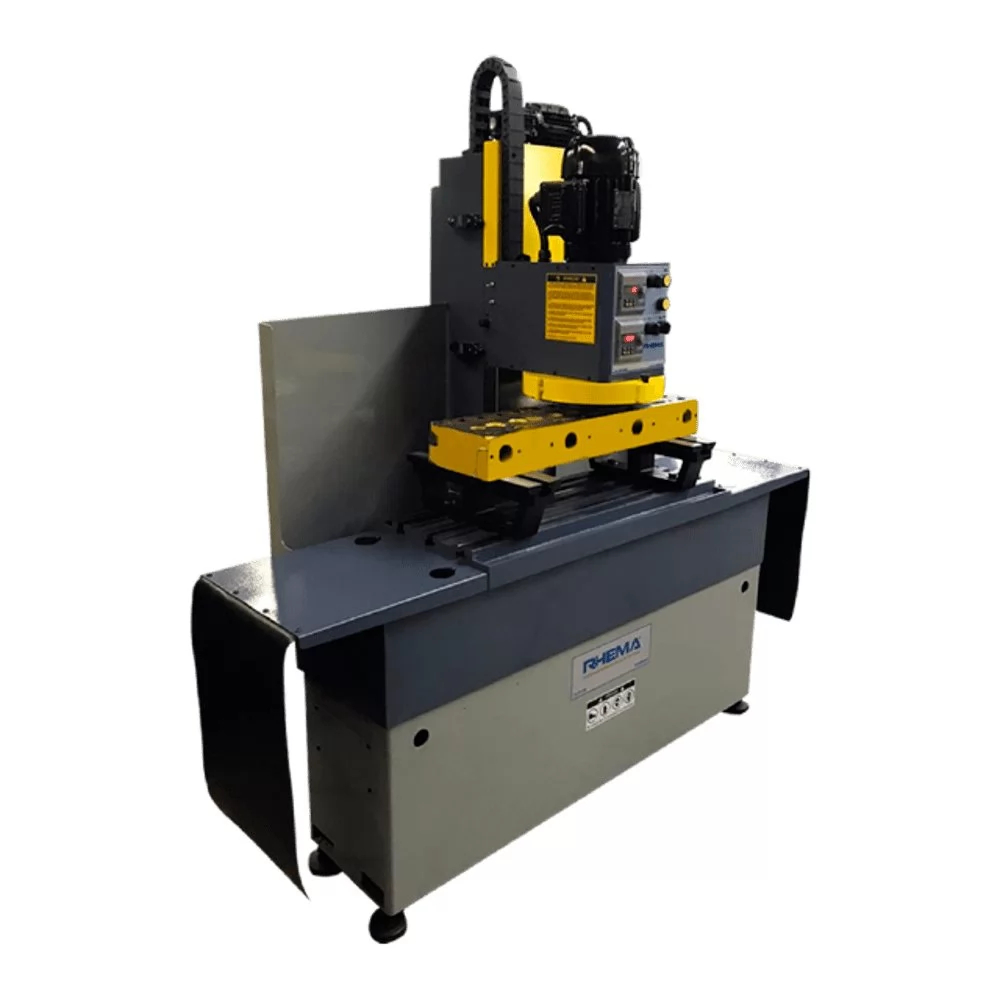

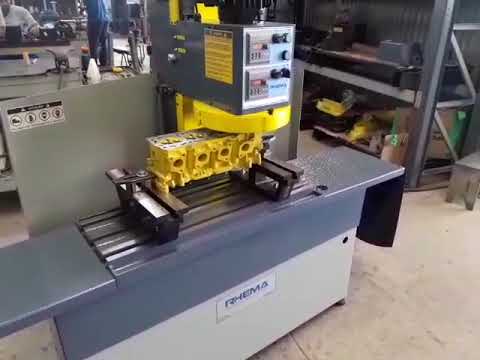

A Plaina para Cabeçotes - PC 900 NG é uma máquina robusta e precisa, ideal para a usinagem de cabeçotes de motores das linhas leve e média. Com uma mesa de 360 mm de largura e curso de 1.035 mm, ela permite trabalhos em peças de diferentes dimensões. Equipada com um motor de cabeçote de 1 CV e motorredutores para avanço da mesa e elevação do cabeçote, a PC 900 NG garante um corte preciso com disco de 265 mm, podendo ser ampliado para 410 mm com prolongador. A máquina também oferece rotação ajustável de 100 a 1.200 RPM e velocidade variável de avanço da mesa, assegurando alta qualidade e versatilidade no acabamento.
DIMENSIONAL
COMPRIMENTO: 1.605 mm
LARGURA: 710 mm
ALTURA (SEM PÉ NIVELADOR): 1.580 mm
PESO APROXIMADO: 560 kg
---
ELÉTRICA
VOLTAGEM (TRIFÁSICO): 220 / 380 V
CORRENTE: 3,9 / 2,3 A
POTÊNCIA: 1,5 KW
FREQUÊNCIA: 60 HZ
POTÊNCIA MOTOR CABEÇOTE: 1,0 CV
POTÊNCIA MOTORREDUTOR DE AVANÇO DA MESA: 0,3 CV
POTÊNCIA MOTORREDUTOR DE ELEVAÇÃO DO CABEÇOTE: 0,3 CV
---
MECÂNICA
LARGURA DA MESA: 360 mm
COMPRIMENTO DA MESA: 805 mm
CURSO DA MESA: 1.035 mm
RASGO DE CANAL T (3x): 20 mm
DIÂMETRO DE CORTE DO DISCO: Ø265 mm
DIÂMETRO DE CORTE C/ PROLONGADOR (VENDIDO SEPARADAMENTE): Ø376 mm
DIÂMETRO DO ALOJAMENTO DA FERRAM NO DISCO: Ø15,87 mm
ALTURA DE USINAGEM ENTRE DISCO E MESA:
- MÍN 160 / MÁX 465 mm
ROTAÇÃO VARIÁVEL DO DISCO DO CABEÇOTE:
- MÍN 100 / MÁX 1.200 RPM
VELOCIDADE VARIÁVEL DE AVANÇO DA MESA:
- MÍN 22 / MÁX 860 mm/min
RETORNO DA MESA HIGH-SPEED: SIM
CABEÇOTE COM SISTEMA ANTI-BACKLASH: SIM
ALTURA DOS CAVALETES:
1ºCAVALETE: 25 X 410 mm
2º CAVALETE: 120 X 370 mm
3ºCAVALETE: INCLINADO P/ FIAT FIASA
OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
