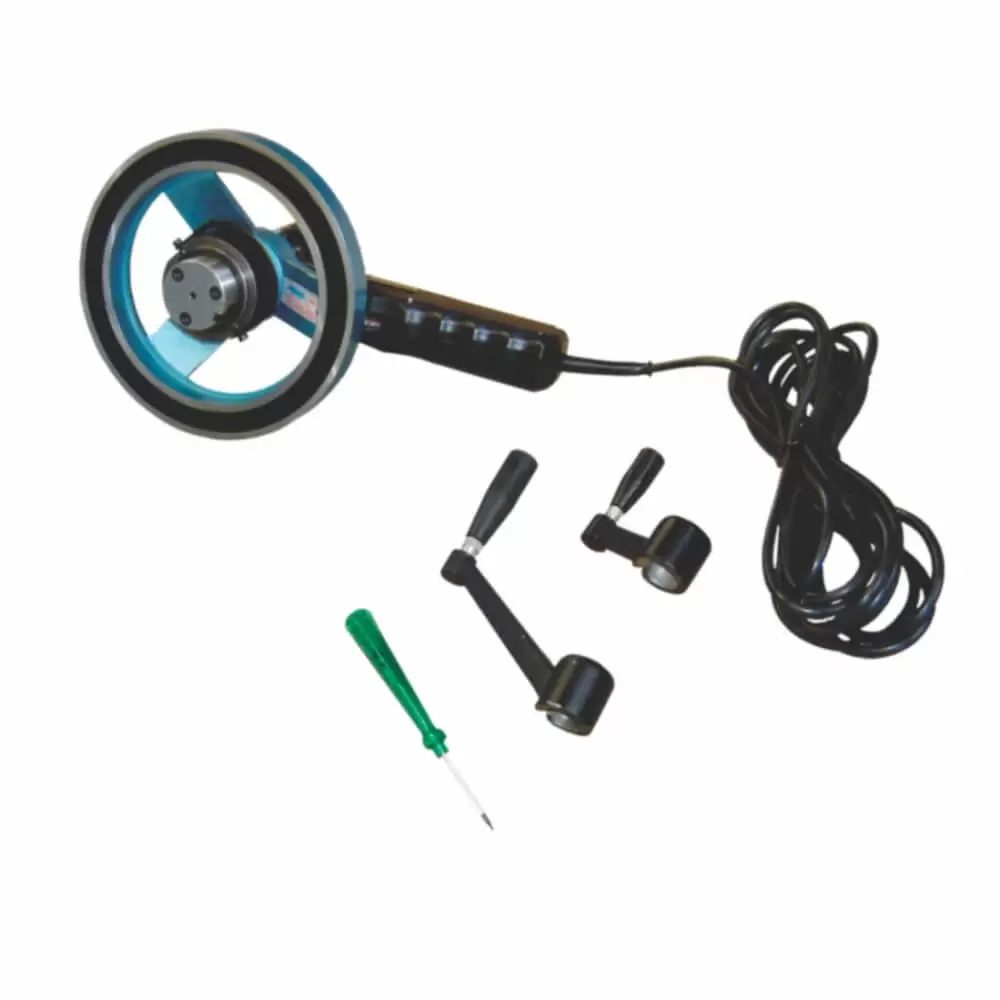

A RH 100 é uma Faceadora para Assento de Camisa Molhada. O procedimento de operação é simples e eficaz. A centragem ocorre pela roldana da ferramenta de corte. Bloqueia-se eletro magneticamente a Ferramenta. A profundidade exata é estabelecida pelo avanço vertical centesimal. Bloqueando o diferencial, inicia-se a usinagem através do avanço na horizontal da ferramenta de corte, garantindo assim o absoluto paralelismo entre a face do bloco e o apoio da camisa. Mantendo-se então a padronização da altura das camisas no bloco.
ACESSÓRIOS
1 CHAVE ALLEN 3,0 mm LONGA ABAULADA
1 CHAVE ALLEN 5,0 mm LONGA ABAULADA
1 CHAVE TORX C/ CABO RETO T08
1 MANIVELA GRANDE
1 MANIVELA PEQUENA (NÃO ACOMPANHA NA RH110, RH 111 E RH 124)
1 MANUAL DE OPERAÇÕES
1 SUPORTE DE PASTILHA FACEADORA 127 mm - Ø132 A Ø167MM - GDE
1 SUPORTE DE PASTILHA FACEADOR 107 mm - Ø112 A Ø137MM - MED
1 SUPORTE DO RELOGIO COMPARADOR
1 MADEIRA "TOCO" PARA TRAVAR MÁQUINA NA EMBALAGEM
1 INSTRUÇÃO DE MONTAGEM DA FERRAMENTA NO ALOJAMENTO NO EIXO
DIMENSIONAL
COMPRIMENTO: 350 mm
LARGURA: 220 mm
ALTURA: 230 mm
---
ELÉTRICA
TENSÃO: MONOFÁSICA 220 V
CORRENTE: 1,4 A POTÊNCIA: 0,3 kW
FREQUÊNCIA: 60 Hz
---
MECÂNICA
CURSO DO MICROMETRO DE AVANÇO: 0 - 25 mm
OBS: INFORMAÇÕES TÉCNICAS SUJEITAS A ALTERAÇÃO SEM AVISO PRÉVIO.
1. Entre em contato com a Rhema através do (44) 3033-2500 ou (44) 9.9912-1415 e informe o resultado da geometria.
2. Emita a nota fiscal de Remessa para Conserto, utilizando o CFOP 5915 quando cliente do estado do Paraná, ou 6915 quando cliente de outros estados.
3. Dados para emissão da nota fiscal de Remessa para Conserto:
- RHEMA FERRAMENTAS DE PRECISÃO EIRELI EPP
- CNPJ: 03.049.887/0001-09
- INSCRIÇÃO ESTADUAL: 9018105834
- CEP: 87070-770
- RUA PIONEIRO ZOALDO REGINATTO, 555 PARQUE INDUSTRIAL
- MARINGÁ-PR
4. Embale o equipamento na sua caixa original (na falta da original, embale numa similar de maneira que o equipamento fique totalmente seguro evitando vibrações ou tombamentos). Se for necessário, preencha os espaços da caixa com plástico bolha.
5. Envie o equipamento para conserto junto com a nota fiscal de remessa via transportadora ou correios aos cuidados do Departamento de Assistência Técnica.
6. Quando a máquina possui mais eixos como opcionais, é necessário o envio dos eixos para a conferência da geometria. (Confira vídeo do Procedimento de Conferencia de Geometria abaixo)
Não se esqueça de registrar a sua solicitação de reparo através da nossa super linha (44) 3033-2500,WhatsApp (44) 9.9912-1415 ou e-mail: sac@rhema.com.br
